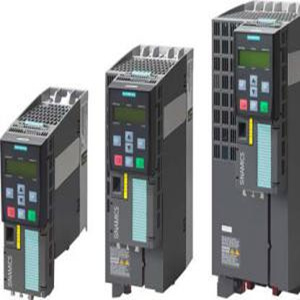

西門子變頻器G120

SINAMICS G: G120
SINAMICS G120 是由多種不同功能單元組成的模塊化變頻器。
構成變頻器兩個必須的主要模塊為：
● 控制單元（CU）
● 功率模塊（PM）
控制單元 可以通過不同的方式對功率模塊和所接的電機進行控制
和監控。它支持與本地或中央控制的通信并且支持通過監控設備和
輸入/輸出端子的直接控制。
功率模塊 可以驅動電機的功率范圍為 0.37 kW 到 250 kW（0.5hp
到 400 hp）。功率模塊由于控制單元里的微處理器進行控制。高性
能的 IGBT 及電機電壓脈寬調制技術和可選擇的脈寬調制頻率的采
用，使得電機運行極為靈活可靠。多方面的保護功能可以為功率模
塊和電機提供更高一級的保護。
通過創新的冷卻理念和加涂層的電子模塊可以使變頻器的使用壽命
和高效運行時間顯著加長。這一特點主要基于以下幾個方面:
● 所有熱損耗的散熱通過外置的散熱片
● 通風風道中沒有電子器件
● 控制單元采用標準的自然對流散熱
● 所有冷卻空氣流經散熱片

SINAMICS G120 為標準傳動中按照模塊化設計的變頻器系列。每個
SINAMICS G120 變頻器都由功率模塊和控制單元兩個必要單元組成。
功率模塊
SINAMICS G120 有以下可選的功率模塊作為變頻器基本單元：
PM240 功率模塊
PM240 功率模塊是按照不進行再生能量回饋設計的，它的特點是都
帶有內置的制動斬波器。制動中產生的再生能量通過外接的制動電
阻轉化為熱能進行消耗。
PM250 功率模塊
PM250 功率模塊采用了一種創新的電路設計，它可以與電源之間進
行能量交換。這種創新的電路也就允許再生的能量回饋到電網，達到節能的目的。

控制單元
以下的控制單元以及作為它的附件的MMC存儲卡都是SINAMICS
G120變頻器的基本單元：
CU240 控制單元
控制單元可以為變頻器提供閉環控制功能，除此之外控制單元還可
以完成其它的任務，它們可根據應用的需要進行相應的參數化。有
以下幾種可選的控制單元：
● CU240B -2
● CU240B -2 DP
● CU240E -2
● CU240E -2 DP

 CU240E
